Датчики присутствия автомобиля в условиях 100% влажности: что ставить на постах автомойки
01.07.2026

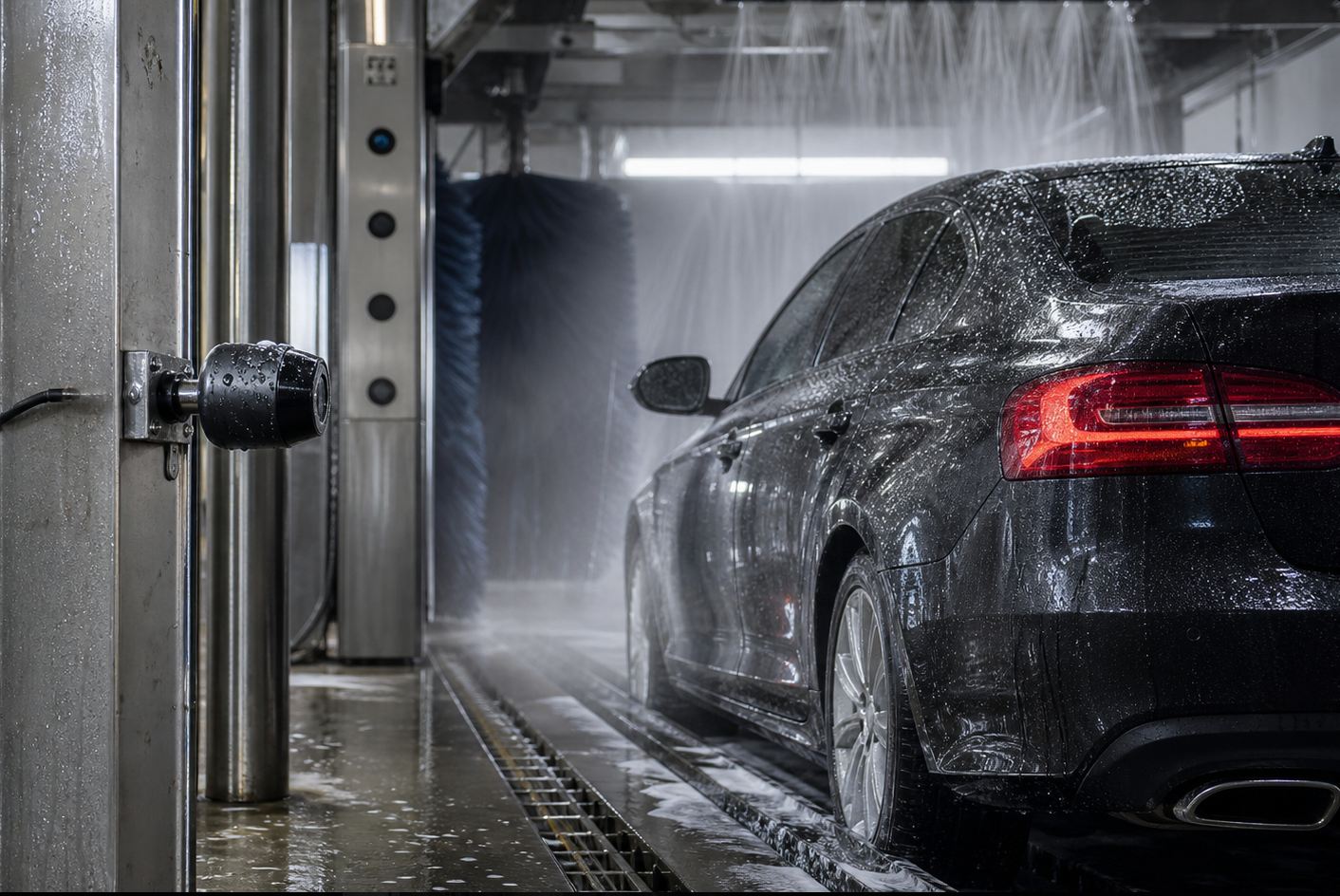

Организация автоматизированного въезда и контроля присутствия автомобиля на посту автомойки — это технический вызов. Густой пар, взвесь водяной пыли, плотная активная пена и резкие перепады температур (особенно в зимний период) создают экстремальную среду, в которой 90% стандартных парковочных радаров «слепнут» или выдают ложные срабатывания.
Как инженеры, мы регулярно решаем задачу корректной детекции транспорта в агрессивных средах. В этой статье мы подробно разберем физику отказов и сравним аппаратные решения, чтобы вы могли выбрать надежную конфигурацию для вашего объекта.
Почему стандартные датчики «слепнут» на автомойке?
Прежде чем подбирать оборудование, важно понимать физику среды на моечном посту:
- Густой пар и водяная пыль (туман): Капли воды рассеивают и преломляют оптические и инфракрасные лучи. ИК-барьер в таких условиях будет постоянно фиксировать «фантомные» препятствия.
- Активная пена: Пена является отличным звукопоглощающим материалом. Она рассеивает ультразвуковые волны, из-за чего датчик может «потерять» машину, полностью покрытую пеной.
- Термальный дрейф: Зимой в отапливаемый бокс заезжает ледяная машина. Возникает резкий градиент температур. Скорость звука в воздухе напрямую зависит от температуры. Из-за этого ультразвуковые радары начинают ошибаться в расчете дистанции.
- Агрессивная химия: Щелочные шампуни быстро разрушают пластиковые линзы и резиновые уплотнители датчиков, не имеющих защиты уровня IP67/IP68.
Сравнение аппаратных решений для определения машины
Рассмотрим три основных типа детекторов, которые применяются в системах автоматизации парковок и моек.
1. Индукционные петли
Принцип работы основан на изменении индуктивности контура, заложенного в пол, при наезде на него массивного металлического объекта (автомобиля).
Преимущества:
- Абсолютная нечувствительность к пару, воде, пене, грязи и льду.
- Нулевая вероятность ложного срабатывания на идущего человека или поток воды.
Недостатки:
- Сложный монтаж: требуется штробление бетонного пола. В условиях автомойки (где пол постоянно мокрый и подвергается нагрузкам) герметизация штробы эпоксидным компаундом должна быть выполнена безупречно.
- Невозможность перемещения: если конфигурация поста изменится, петлю придется перекладывать.
Отличное, железобетонное решение, если закладывается на этапе заливки полов или капитального ремонта.
2. Радиолокационные датчики
Используют излучение миллиметрового диапазона (обычно 24 ГГц или 77–79 ГГц) для обнаружения объектов.
Преимущества:
- Радиоволны миллиметрового диапазона легко проходят сквозь водяной пар, туман и пену.
- Не подвержены влиянию перепадов температур.
- Устанавливаются на потолке или стене (нет необходимости нарушать покрытие пола).
- Современные модели позволяют гибко настраивать зону детекции, отсекая людей и реагируя только на крупные объекты.
Недостатки:
- Высокая стоимость по сравнению с ультразвуком.
- Могут давать отражения от металлических стен узкого бокса (требуется грамотная первичная калибровка алгоритмов фильтрации).
Лучший выбор для модернизации готовой автомойки и создания бесконтактных порталов въезда.
3. Ультразвуковые датчики
Посылают акустический импульс и фиксируют время его отражения. Стандарт в сухих паркингах.
Преимущества:
- Низкая цена и простота настройки.
Недостатки:
- Критически уязвимы к слою пены (пена поглощает звук, датчик "думает", что под ним пусто).
- Дают сбои при резких перепадах температур (зимой при открытии ворот).
- Ложные срабатывания от струи воды под высоким давлением (АВД).
Допустимы только в сухих зонах (например, на постах протирки или в зоне ожидания). Для мокрой зоны — категорически не рекомендуем.
Как избежать ложных срабатываний
Если вы проектируете систему для моечного комплекса, соблюдайте следующие правила:
- Защита корпуса: Используйте оборудование только с классом защиты не ниже IP67, а в идеале IP68. Датчик должен выдерживать прямое попадание струи аппарата высокого давления.
- Разделение логики: Настраивайте контроллеры на работу с задержками (таймерами). Если радар "потерял" машину на 1-2 секунды из-за плотного облака дисперсии, система не должна мгновенно закрывать ворота или отключать подачу воды.
- Правильное позиционирование: При монтаже микроволновых радаров направляйте их строго сверху вниз над центром предполагаемого положения автомобиля. Избегайте направления излучения на сэндвич-панели под острым углом для минимизации переотражений.
Герметичный оптодатчик ФГ-2
ФГ-2 — это классический барьерный инфракрасный детектор, который мы рекомендуем для интеграции в системы контроля въезда/выезда на паркингах и моечных комплексах. Он работает по принципу перекрытия луча: как только автомобиль пересекает невидимую линию между передатчиком и приемником, срабатывает реле, отправляя сигнал на контроллер.
Почему ФГ-2 справляется там, где другие датчики "слепнут":
- Избыточная мощность луча (Дальность до 14 м): Ширина стандартного моечного бокса — 5-6 метров. Запас дальности луча в 14 метров означает, что инфракрасный сигнал обладает высокой плотностью. Даже если в воздухе висит легкий водяной туман, луч без проблем «пробьет» эту взвесь и дойдет до приемника.
- Промышленная герметичность (IP65): Корпус надежно защищен от проникновения пыли и водяных струй. В условиях постоянной влажности портальных, туннельных моек и постов самообслуживания (МСО) электроника ФГ-2 остается сухой.
- Универсальная интеграция (Сухой контакт НЗ/НО + 24 В): Датчик не привязан к конкретному бренду автоматики. Он легко встраивается в любые существующие шкафы управления. Вы можете повесить на него управление светофором, логику «Свободно/Занято», счетчик мест или защиту стрелы шлагбаума от опускания на крышу авто.
- Ультракомпактность: Габариты всего 70×45×27 мм позволяют аккуратно и скрыто смонтировать блоки в стойки ворот, направляющие рамы портальной мойки или въездные терминалы.
